RV系列旋片泵
RV系列旋片泵
极限真空度高、抽气速率稳定；
可靠的防返油性能；
泵体温度低；
噪音与震动低；
除水蒸气能力强；
超大的油位观察窗与便捷的加油孔；
维修与保养方便
广泛应用于需要获得高真空、低真空环境的军工、科研、镀膜、材料、锂电池、电子工业、泛半导体、显示器件、制冷、电光源、电力、分析仪器等应用领域。本泵可以单独使用，也可以作为分子

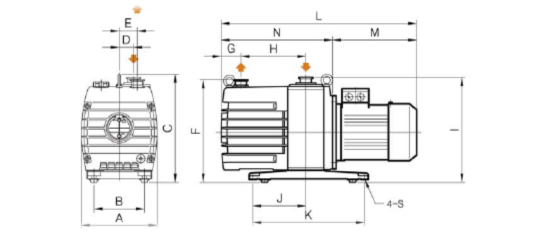

外型尺寸图
型号：RV2，RV4
单位：mm
型号 | A | B | C | D | E | F | G | H | I | K | L | M |
RV2 | 510 | 185 | 263 | 235 | 110 | 178 | 123 | 110 | 80 | 34 | 232 | Φ9 |
RV4 | 535 | 185 | 263 | 235 | 110 | 178 | 123 | 110 | 105 | 34 | 232 | Φ9 |

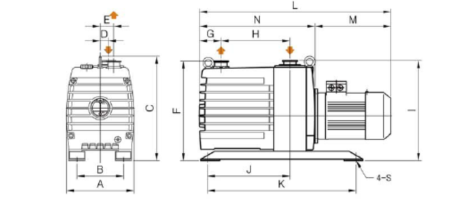

型号：RV6、RV8
单位：mm
型号 | A | B | C | D | E | F | G | H | I | J | K | N | S | M | L |
RV6 | 210 | 140 | 297 | 40 | 50 | 282 | 55 | 180 | 288 | 147 | 310 | 309 | Ø12 | 234 | 560 |
RV8 | 210 | 140 | 297 | 40 | 50 | 282 | 58 | 210 | 288 | 147 | 310 | 242 | Ø12 | 234 | 590 |
型号：RV14、RV18、RV24
单位：mm
型号 | A | B | C | D | E | F | G | H | I | J | K | N | S | M | L |
RV14 | 250 | 185 | 387 | 30 | 50 | 368 | 80 | 255 | 370 | 305 | 550 | 428 | Ø14 | 286 | 714 |
RV18 | 250 | 185 | 387 | 30 | 50 | 368 | 80 | 255 | 370 | 305 | 550 | 434 | Ø14 | 318 | 752 |
RV24 | 280 | 185 | 441 | 30 | 50 | 412 | 85 | 295 | 415 | 355 | 600 | 479 | Ø14 | 318 | 797 |
